Ж. Вокулер, Ж.
Тексеро
Фотографирование небесных тел
(для любителей астрономии)
Глава VI.
Фотографические телескопы
25. Сборка и
монтировка телескопов
Труба телескопа может быть
сделана из дерева и иметь
четырехугольное сечение, но нужно
всегда предусматривать укрепление
зеркал без всякого механического
сдавливания их и возможность
регулировки их положения при
помощи установочных винтов во
время точной центрировки. Можно
найти технические проекты для
телескопа Ньютона с D/f = 1/6 и
многочисленные примеры
изготовления телескопов
любителями в сборниках "Телескопостроение"
(см. библиографию в конце книги).
Использование телескопа
для фотографирования делает почти
совершенно обязательной
экваториальную его монтировку.
Английские монтировки (типа "люльки")
и простые английские монтировки (рис.
42) наиболее просты в изготовлении с
ограниченными средствами и
наиболее жестки. Однако они
громоздки и, вообще говоря, их
нельзя сделать переносными.
Приходится предусматривать для них
постоянное помещение - под откидной
крышей. Монтировки вилочные,
немецкие и их разновидности (рис. 43)
- менее громоздки, их часто делают
транспортабельными (для телескопов
до 20 см диаметром), но
жесткость таких монтировок может
быть достигнута только в том случае,
если они имеют очень мощные оси и
вся механика изготовлена очень
тщательно.
Чтобы фотографировать с
большими выдержками любительским,
ньютоновским телескопом с фокусным
расстоянием около метра или больше,
необходимо иметь возможность
гидировать с помощью какого-либо
специального механического
приспособления. Такой двигатель,
связанный с часовой осью, должен
быть изготовлен особенно тщательно;
если это касательная зубчатка
большого радиуса, то она будет
очень дорогой; большинство
любителей удовлетворяются гладким
сектором большого радиуса (чтобы
уменьшить ошибки в угле), который
тащит стальная лента, скрепленная с
контргайкой прямого винта (см. рис.
42). Для приведения в движение
зубчатых колес часто используют
гири и регулятор, работающий на
трении, заимствованный от мотора
патефона.
Это может быть также
синхронный электромотор, ошибки
хода которого порядка 1 % не должны
рассматриваться как недопустимые,
так как во всех случаях надо
следить за гидировкой и часто
подправлять с помощью
микрометренного винта
неправильности хода, неустранимые
даже при наилучшем моторе.

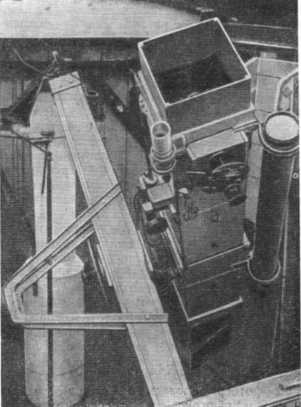

Рис. 42. Телескоп
Ньютона с отверстием 225 мм
и фокусным расстоянием 1,81 м
для фотографирования звезд и
туманностей. Простая английская
экваториальная установка на
столбах из цементных труб и с
деревянной вилкой для часовой оси;
приспособление для гидирования
состоит из гладкого сектора,
который тянет стальная лента и
гиревой двигатель от фонографа;
труба телескопа деревянная,
искатель диаметром 108 мм.
Кассета рассчитана на пластинки 4,5x6,
в центре окуляр с большим полем
зрения, который заменяется
кассетой с лезвием ножа для точной
фокусировки; боковой окуляр служит
при гидировании. Построен Ф. Бакки в
Шасане.

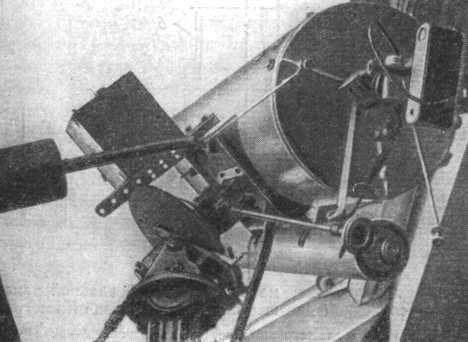

Рис. 43. Телескоп
Кассегрена с отверстием 257 мм
и фокусным расстоянием 1,10 м
(эквивалентный фокус системы
Кассегрена 5,50 м) для
фотографирования Луны и планет.
Простая немецкая экваториальная
установка. Труба телескопа двойная,
движение с помощью зубчатки с
касательным винтом, управляемым
мотором от электрического
фонографа с фрикционным
регулятором. Адаптер для
микрометра и фокальной
малоформатной камеры (см. рис. 44).
При больших экспозициях и
фокусном расстоянии порядка 1,5 м
невыгодно устанавливать
параллельно основной трубе
достаточно мощный телескоп-гид, так
как всегда будет существовать
дифференциальное гнутие, которое
будет портить даже самое
тщательное гидирование. Нужно
построить специальную кассету,
снабженную боковым окуляром, с
помощью которого можно выбрать
изображение какой-нибудь
гидировочной звезды вне
фотографируемой области -
изображение, созданное самим
телескопом (см. окулярную часть
телескопа на рис. 42).
Светосилы 1/6 и 1/8 для зеркал
обычных ньютоновских телескопов
недостаточно, чтобы использовать
всю ихразрешающую силу на снимке,
полученном в прямом фокусе;
необходимо увеличить изображение с
помощью увеличительной системы,
подобной описанной в § 21. С этой
точки зрения особенно выгодно
использовать ортоскопический
окуляр.
Рис. 44. Адаптер для
малоформатной фокальной камеры с
приспособлением для гидирования
телескопа Кассегрена.
1 - лампочка 3,5 В для освещения
нитей (если нужно), 2 - окуляр
Рамсдена G = 350x с
телескопом 257 мм, 3 - сетка
паутинных нитей, несущая также нож
из алюминия 0,02 мм, служащий для
контроля установки рамки камеры, 4
- зеленый фильтр, 5 - призма
полного внутреннего отражения 10x10 мм,
6 - окулярный конец трубы, 7
- адаптер, 8 - фотоаппарат "Лейка"
с гибким автоспуском. Вместо "Лейки"
крепится эквивалентная камера с
матовым стеклом на месте пленки. По
нему регулируется сетка нитей по
методу Фуко (рис. справа).
Рефлекторы Кассегрена со
светосилой 1/20 могут быть в крайнем
случае использованы без увеличения
изображения, которое получается в
фокусе уже довольно большим.
Достаточно смонтировать с помощью
переходной части на окулярной
оправе небольшую фокальную камеру.
Хорошо предусмотреть боковой
окуляр, который позволит
регулировать фокусировку
телескопа быстро и часто, без
демонтажа камеры и в особенности
позволит открывать затвор лишь в
самый благоприятный момент. Рис. 44
показывает пример установки,
использующий для фотографирования
планет с помощью телескопа
пленочный фотоаппарат (24x36 мм)
с вывинченным объективом. Хороший
спуск позволит управлять затвором
без сотрясения всего инструмента.
|
