§ 50. УЗЛЫ ПРОСТОЙ НЕМЕЦКОЙ МОНТИРОВКИ

Простейшая немецкая монтировка, так же как азимутальная, может быть собрана из водопроводного тройника, нескольких обрезков труб и пары стопорных винтов (рис. 60). Для того чтобы ось склонений вращалась плавно, надо в тройник 1 добавить пару медных или латунных втулок 2. Для этого на концах толстостенной медной или латунной трубы подходящего диаметра нарезаем резьбу на токарном станке или специальным резьбонарезателем, который можно найти в любой сантехнической мастерской. После нарезания резьб отрезаем кусочки этих труб с таким расчетом, чтобы после того как концы с резьбами будут завернуты в тройник, втулка на 2--4 мм выступала из тройника, чтобы эти втулки не выворачивались, их можно "посадить" на какой-нибудь клей. В третий патрубок тройника вставим длинную трубку 3 -- это будет полярная ось.

Во втулки оси склонений вставляем собственно ось.

Это труба или стержень такой длины, чтобы на нем можно было укрепить как телескоп 5, так и противовес 6. Так как желательно, чтобы вес противовеса не был слишком большим, нужно увеличить длину плеча, на котором крепится противовес. Конечно, удлинение это нужно сделать в разумных пределах -- скажем, длина плеча оси, где крепится противовес, может быть на 30--50% больше длины плеча, на котором крепится труба телескопа.

К оси склонений надо жестко прикрепить трубу. Для этого выточим или подберем фланец 7, в котором

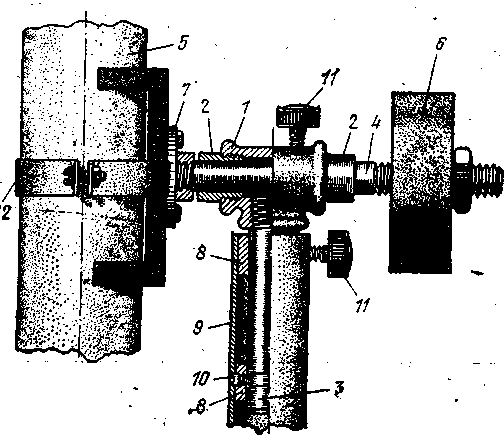

Рис. 60. Узел осей монтировки.

1--тройник, 2--бронзовые втулки, 3--вертикальная (или полярная) ось, 4--горизонтальная ось (или ось склонений), 5--труба телескопа, 6 -- противовес, 7 -- фланец, 8 -- бронзовые втулки, 9 -- корпус вертикальной оси, 10--винт, предупреждающий выпадение оси, 11--стопорные винты (тормоза), 13 -- хомут.

просверлим отверстие того же диаметра, что и ось. Лучше, если это отверстие будет меньше на 0,1 мм. Тогда, нагрев фланец до температуры 100--150º, вставим в него ось. После остывания фланца его размеры сократятся, и он жестко "сядет" на ось. Если не удастся установить фланец на "горячую" посадку, придется в нем сделать два отверстия через 120º. В соответствующих местах оси просверлим отверстия и нарежем в них резьбу. После этого закрепим фланец на оси с помощью винтов. Для оси диаметром 25--30 мм нужно взять винты М6 -- М8. Можно плотно насадить фланец на ось с эпоксидной смолой или просто приварить его к оси. Если читатель в состоянии наладить у себя литье алюминия в его простейших формах, можно ось залить (заформовать) в пластину, к которой крепится телескоп. О том, как это сделать, рассказано дальше.

Противовес должен легко и просто закрепляться на оси, а в случае нужды легко перемещаться вдоль оси для балансирования. Кроме того, важно, чтобы во время работы противовес случайно не соскользнул с оси, когда этот конец направлен вниз. Чтобы избежать падения противовеса, лучше всего на отрезке оси, где он перемещается, нарезать резьбу. В центре же самого противовеса также надо нарезать резьбу. Теперь противовес легко перемещается по оси, а контргайка его надежно фиксирует. Можно и на гладкой оси установить противовес, который будет фиксироваться небольшим винтом, а для того чтобы противовес не упал, на конце оси установим небольшой винт, который задержит его, если он соскользнет.

Полярная ось прочно вворачивается в средний патрубок тройника. Нижний конец оси вставляется во втулки 8, плотно установленные в корпусе оси 9. Втулки могут быть установлены на "горячей" посадке, вставлены на клею или фиксированы винтами, проходящими сквозь трубку -- корпус оси. Для того чтобы оси не выпадали из корпусов, на концах последних следует ввернуть по винтику 10, которые входят в пазы, проточенные в осях.

Теперь полярную ось надо установить под углом к горизонту, равным широте места наблюдений. Проще всего ее приварить примерно под этим углом к вертикальной стойке, которая будет служить основанием монтировки. В одном из рефлекторов-кометоискателей клуба им. Д. Д. Максутова корпус полярной оси был прикреплен к стойке с помощью эпоксидной смолы и стеклоткани. В стойке предварительно был сделан срез под углом 55º к горизонту. После этого срез трубы был обработан напильником так, чтобы корпус полярной оси ложился на срез, как в ложе. Затем были нарезаны узкие (25--30 мм) полосы, которые смачивались эпоксидной смолой, и корпус оси приматывался ими к стойке. После затвердевания смолы стеклопластик обрабатывается напильником. Соединение осей можно осуществить также с помощью литейной техники (см. § 51).

Рис. 61. Пластины и хомуты для крепления трубы телескопа к оси склонений.

Наконец, рассмотрим простой способ крепления трубы телескопа к оси склонений. Фланец, наваренный или привинченный к концу оси склонений, имеет слишком малую площадь, чтобы к нему непосредственно можно было крепить бумажную или стеклопластиковую трубу. Поэтому к фланцу прикрепим шестью винтами М6 -- М8 прямоугольную пластину толщиной 10--12 мм, а уже к ней трубу. Чтобы плоскую поверхность пластины сочленить с цилиндрической трубой, надо на концах пластины укрепить пару дугообразных деталей -- лож (1 на рис. 64 ). Эти детали можно выполнить из алюминия, стали, в крайнем случае и из многослойной фанеры. Толщина дуг -- 10--20 мм. С помощью клея и винтов М4 они прикрепляются к пластине. Так как в дальнейшем они будут работать только на сжатие -- прижиматься к пластине, смысла в особо жестком их креплении нет. После закрепления дуг на пластине надо укрепить два, а можно и один хомут, который будет прижимать трубу к пластине (рис. 61). Эти хомуты делаются из прочных ремней с пряжками или из 1--2-миллиметрового металла. Если их два, то они устанавливаются на концах пластины, если один -- в середине. Металлические хомуты стягиваются винтами. При затягивании хомутов не нужно опасаться прилагать большие усилия. Большое усилие при затягивании создаст предварительное напряжение в стенках трубы, а это приведет к увеличению запаса прочности и жесткости. Это усилие (сжатие) действует по окружности стенки трубы, никак не изгибая ее, а только сжимая. Для этого нужно, чтобы хомуты и дуги, на которых лежит труба, охватывали весь периметр трубы не оставляя свободных промежутков более 1--2 см. В противном случае усилия в хомутах надо несколько уменьшить, чтобы в свободных, не охваченных хомутами участках трубы стенку не "выперло" и она не потеряла устойчивости. Впрочем, и при неполном прилежании трубы усилия могут быть достаточно большими. Это крепление гораздо надежнее и жестче, чем крепление трубы винтами непосредственно к пластине или ложам. Кроме того, оно позволяет легко отделять трубу от монтировки, а это важно при переносе телескопа. Оно также позволяет перемещать трубу вдоль ее оси для балансировки и поворачивать вокруг оси, чтобы придать окуляру желаемое направление (вбок, вверх и т. п.).

§ 51. КРЕПЛЕНИЕ ТЯЖЕЛОЙ ТРУБЫ К ОСИ СКЛОНЕНИЙ

В тех случаях, когда диаметр зеркала больше 150 мм или когда по каким-нибудь иным причинам труба тяжела, узлу крепления трубы надо придать более рациональную форму. Прежде всего, кольца -- хомуты, в которых лежит труба, придется сделать жесткими -- литыми или вырезанными из металлической трубы подходящего диаметра. На одной стороне хомута установим шарнир, как показано на рис. 62. На другой стороне хомутов -- приливы для крепления стягивающего винта. Жесткость узла достигается за счет рационального напряжения в стенках трубы (сжатие без изгиба).

Пластина оси склонений для жесткого крепления к оси должна иметь прилив, куда запрессована ось, и ребра жесткости, которые идут от прилива к углам пластины и имеют максимальное сечение около прилива и сходят на нет на концах. Толщина пластины и ребер около 6--8 мм, если труба имеет диаметр до 200 мм и длину около 1500 мм. Толщина хомутов 3-- 5 ми, а ширина 15--25 мм. Описанная конструкция пластины значительно жестче предыдущей, но ее вес остается почти неизменным.

Рис. 63. Более жесткая конструкция крепления трубы. Ребристую пластину можно без потери жесткости заменить цилиндрической. В этом случае она вырезается автогеном или высверливается дрелью из толстостенной трубы. Прилив приваривается, на нем сверлится отверстие, в котором нарезается резьба для стопорного винта, а ось склонений вворачивается на резьбе в прилив.

§ 52. ОСИ

На рис. 63, а показаны нагрузки, действующие на оси экваториальной монтировки, и изгибающие моменты. Исходя из того, что по мере увеличения изгибающего момента надо увеличивать и сечение оси, здесь

a)

Рис. 63. Нагрузки на экваториальную монтировку. а) Эпюры изгибающих моментов и б) рациональная форма осей.

же приведены и наиболее рациональные с точки зрения прогибов продольные сечения осей (рис. 63, б). Конечно, на практике можно несколько упростить сечения и даже просто взять их постоянными по всей длине, но в этом случае надо помнить, что без заметного увеличения жесткости мы значительно увеличиваем вес оси. Поскольку часто оси делаются постоянного поперечного сечения по всей длине, то увеличение веса оси очень заметно. Правда, и к рациональному сечению надо подходить творчески. Например, сечение оси склонений на конце противовеса может быть выбрано меньше, чем на остальных участках, так как прогибы конца противовеса не так важны, как прогибы на остальных участках. Однако чрезмерное уменьшение сечения оси на конце противовеса может привести к ощутимым вибрациям, которые будут передаваться всей монтировке.

В некоторых руководствах рекомендуется подшипники осей установить на прямоугольных пластинах. В этом случае одна из пластин, на которой крепится полярная ось, устанавливается наклонно к горизонту, а вторая крепится к фланцу на конце полярной оси. На первый взгляд такая конструкция много проще. Однако это кажущаяся простота. На деле эта конструкция более трудоемка, а самое главное, значительно менее жесткая. Замена труб в качестве корпусов осей на пластины приводит к увеличению веса узла в 4 раза при той же жесткости или к потере жесткости в 20-- 25 раз при том же весе. Можно пластину заменить швеллером, но и в этом случае мы проиграем в жесткости по сравнению с трубой.

Кроме того, в случае трубчатых корпусов значительно легче установить тормоза и микрометрические ключи тонких движений, а также часовой механизм с червячной парой.

Проще всего соединить корпус оси склонений и полярную ось, приварив конец полярной оси к корпусу оси склонений. Важно при этом проследить за строгий перпендикулярностью обеих осей. Можно выполнить это соединение с помощью литья (см. ниже).

Но лучше всего выполнить этот узел разборным (рис. 64). Для этого к боковой поверхности корпуса оси склонений 2 приварим круглую стальную пластину 3 диаметром примерно на 50% больше диаметра корпуса, а на полярной оси выточим или приварим с последующей проточкой фланец того же диаметра 4, что и круглая пластина. После этого полярная ось через фланец крепится к круглой пластине на корпусе оси склонений с помощью винтов.

Исходя из расчетов и многолетнего опыта любителей, можно рекомендовать диаметры для оси склонений и диаметр на северном подшипнике для полярной оси равным 30 и 40 мм соответственно при расстоянии между подшипниками около 200--250 мм, если речь идет о 150-миллиметрвом телескопе. По мере увеличения диаметра зеркала масштаб изображения увеличивается пропорционально первой степени диаметра зеркала. В то же время нагрузки и, в частности, вес -- пропорциональны 3-й степени. Жесткость же осей пропорциональна 4-й степени их диаметра (конечно при одном и том же материале). Таким образом, при увеличении диаметра зеркала надо пропорционально увеличить и диаметр осей. Например, для зеркала диаметром 250 мм выберем диаметр осей 50 мм.

Рис. 64. Экваториальная монтировка с шарикоподшипниками.

1 -- пластина и ложе для крепления трубы 1 телескопа, 2--корпус оси склонений, 3--пластина для крепления к полярной оси, 4--фланец полярной оси, 5 -- шарикоподшипники.

Оси совершенной немецкой монтировки можно установить в шариковых подшипниках, а подшипники должны быть запрессованы в корпусах, имеющих форму труб. Для этого концы корпусов надо расточить с таким расчетом, чтобы внутренний диаметр корпуса был на 0,05 мм меньше наружного диаметра подшипника. После расточки корпус нагревается до 100--150º и подшипники закладываются в корпус. После остывания корпуса подшипник оказывается плотно сидящим на месте. Нужно проследить за тем, чтобы разница в диаметрах не превышала 0,05 мм, иначе подшипник может оказаться пережатым и будет плохо работать.

Лучше, однако, расточить корпус так, чтобы подшипник становился на место с трением, но без люфта. В этом случае весь узел окажется разборным, но для того, чтобы подшипники не выпадали, придется сделать колпачки, которые будут надеваться на корпуса и удерживать подшипники от выпадения. Эти колпачки будут одновременно защищать подшипники от пыли и грязи.

§ 53. ЭЛЕМЕНТЫ ВИЛКИ

Изгибающий момент, а вместе с ним и сечение вилки возрастают по мере продвижения от концов консолей к их основанию и далее к середине траверсы -- к месту, где крепится полярная ось (рис. 65, а). В соответствии с этим рассмотрим различные варианты конструкции вилки. Конечно, как и прежде, кое-где мы можем отступить от принципа наибольшей выгоды и, возможно, какие-то элементы будут работать с некоторой недогрузкой. Однако везде, где это возможно, надо стараться придерживаться оптимальной формы вилки и осей.

На рис. 65 показаны несколько вариантов вилки. На рис. 65, б показана вилка, сваренная из толстостенных труб. Их диаметр для 150-миллиметрового телескопа с 1200-миллиметровой трубой составит 50--60 мм при толщине стенок около 3 мм. Правда, надо иметь в виду, что это справедливо при условии, что центр тяжести трубы смещен вниз и расположен на расстоянии 1/3 длины трубы телескопа от нижнего конца. В этом случае длина консолей составит примерно 450-- 500 мм. Если длина консолей больше, желательно увеличить диаметр траверсы, как показано на рис. 65, в. Для 250-миллиметрового телескопа диаметр консолей составит около 60--70 мм при длине примерно 500-- 600 мм, а диаметр траверсы--80--100 мм.

На рис. 65,г показана вилка, сваренная из швеллера. Для 150-миллиметрового телескопа с трубой 1200 мм подходящим будет швеллер No 6--7. Сварку можно заменить "косынками", с помощью которых скрепляются траверса и консоли. Косынки приклепываются или приворачиваются винтами.

На рис. 65, д изображена вилка с тавровым сечением консолей и траверсы. Сечение удобно тем, что оно легко может быть отлито из силумина или алюминия. В разделе, посвященном литью в любительских условиях, подробно рассказано об изготовлении модели формы и отливки вилки этого сечения.

Рис. 65. Виды вилок

а) Оптимальная, б, в) из труб, г) из швеллеров, д) литая, е) сварная из тонких труб.

Вилку можно сварить из 25--30-миллиметровых труб, как показано на рис. 65, е.

В последние годы среди любителей телескопостроения получили широкое распространение визуальные телескопы Ньютона простейших конструкций, предназначенные для визуальных наблюдений комет, туманностей, звездных скоплений и галактик. Нередко эти телескопы достигают огромных по любительским масштабам размеров -- вплоть до 600 мм. В сущности это огромные подзорные трубы. Делаются они на установке Добсона, показанной на рис. 49, б.

Для жесткости консоли "схвачены" с одной стороны стенкой. Полуоси -- металлические диски, привернутые к стенкам квадратной трубы. Вырезы на концах консолей оклеены фетром. По высоте телескоп вращается на трении. Вертикальная "ось" -- две пластины из 10--20-миллиметровой фанеры с прокладкой листа жести для лучшего скольжения. Подобно поворотному столику для шлифовки обе пластины в центре "схвачены" болтом. Если большие телескопы с успехом работают на таких монтировках, то тем более следует рекомендовать подобную вилку для небольших телескопов начинающих любителей.

Полуоси оси склонений в вилочной монтировке лучше устанавливать на консолях, а подшипники этих осей на трубе. Большое значение при установке полуосей имеет то, что они должны лежать строго на одной прямой, являясь продолжением одна другой. Это условие также легче выполнить при установке полуосей на консолях, а не на трубе, как это до сих пор чаще всего делалось. В этом случае на консолях крепится сплошной круглый стержень или труба. После того как концы этой трубы надежно установлены на свое место и закреплены, выпилим ножовкой среднюю часть этой трубы, оставив только полуоси. После этого можно отвернусь полуоси от консолей и дополнительно обработать, например проточить на токарном станке торцы, отрезанные ножовкой, а потом их легко установить на место без опасения, что они окажутся не на одной прямой.

Для правильной установки подшипников на трубе выточим или подберем круглый стержень, который будет служить оправкой, а на него "посадим" подшипники. Установим подшипники на трубу и надежно закрепив их, уберем оправку (рис. 66). Лучше всего крепить скользящие или шариковые подшипники 2 к трубе с помощью трехгранной пластины, наподобие того, как мы крепили окулярный узел (см. § 47). Для 150-миллиметрового телескопа достаточно пластины толщиной 4--5 мм. Еще раз подчеркнем, что жесткости такой пластины, если она закреплена по периметру, вполне достаточно. Подшипники крепятся к пластине с

а)

Рис. 66. Полуоси оси склонений.

а) Водило с винтом и возвратной пружиной связаны с трубой телескопа, б) Барабан поворачивается вместе с трубой телескопа, водило с винтом и возвратной пружиной связаны с консолью вилки. 1 -- неподвижные цапфы, 2--подшипники (а--скользящий, б--шариковый, 3 -- хомуты тормозов, 4 -- консоль вилки, 5 -- барабан тормозов (а -- барабан неподвижен). См. также рис. 67.

помощью чашеобразной обоймы, а пластина -- к трубе. До окончательной установки подшипники не снимаем с оправки.

Полярная ось в идеале должна иметь коническую форму с большим диаметром в районе траверсы, так как именно здесь действует максимальный изгибающий момент. Это вынуждает делать северный подшипник больших размеров. В некоторых случаях любители вместо шарикового подшипника берут точеное колесо, которое катится по двум роликам, установленным на расстоянии около 120º по дуге колеса. Очевидно, что оси этих роликов должны иметь минимальный прогиб. Для этого они должны быть достаточного диаметра и иметь минимальную длину. Вместо роликов можно взять два небольших шариковых подшипника. В этом случае диаметр оси будет равен внутреннему диаметру подшипника. Оси роликов имеют на концах фланцы, с помощью которых крепятся к станине монтировки. Жесткость осей роликов можно увеличить, если их опереть на два конца (см. рис. 87).

§ 54. ОСИ ДРУГИХ МОНТИРОВОК

В тех случаях, когда у любителя есть возможность устанавливать телескоп стационарно если не постоянно, то хотя бы на длительное время, можно применить английскую монтировку, ярмо с подковой или без нее.

Проще всего в качестве полярной оси английской монтировки применить корпус оси автомобиля (см. рис. 51, б). Тогда на оси можно установить телескоп диаметром до 350--400 мм. Расширение корпуса оси для установки дифференциала используется в этим случае для установки подшипников оси склонений.

Можно изготовить ось и квадратного сечения с маленькими полуосями на концах для установки в подшипники. В этом случае ось может быть сделана из 15--20-миллиметровых досок. Подшипник оси склонений, расположенный рядом с трубой телескопа, крепится в середине на полярной оси, а дальний подшипник--на вершине пирамиды из четырех стержней. За пределами этой пирамиды на оси устанавливается противовес. В качестве полярной оси можно использовать толстостенную трубу (рис, 51,а).

Ось можно заменить ярмом, которое представляет собой раму из коробчатых стержней. Эти стержни могут быть из дерева, металлического проката, лучше всего из швеллера, труб диаметром 50--80 мм в зависимости от веса телескопа и длины ярма. Для 150-мил-лиметрового телескопа при длине ярма более 700-- 800 мм диаметр труб должен быть около 50 мм. Для 250-миллиметрового телескопа с ярмом длиной 1200 мм диаметр труб около 70--80 мм.

Для того чтобы сделать доступной полярную область, можно северный верхний подшипник полярной оси заменить на подкову. Среди металлолома можно найти диски диаметром до 400--500 мм. Для 150-миллиметрового телескопа достаточно будет диска диаметром около 300 мм и толщиной 10--20 мм. В этом диске вырезаем автогеном или высверливаем с дальнейшей обработкой напильником отверстие овальной формы так, чтобы телескоп мог входить в это отверстие. Эта "подкова" устанавливается с помощью фланцев или приваривается к балкам ярма. Катится она по двум роликам, установленным под углом 120º.

Можно выгнуть балки ярма так, чтобы полуоси склонений оказались выше математической полярной оси. В этом случае можно обойтись без подковы, однако потребуется противовес, который обычно устанавливается на верхнем (северном) конце ярма. Можно для большей жесткости вместо балок применить фермы и противовес установить относительно полярной оси с противоположной стороны от телескопа. То, что оправа зеркала оказывается между стержнями фермы, не страшно, так как окуляр телескопа Ньютона расположен на верхнем конце трубы (рис. 51, г).

§ 55. ТОРМОЗА И МЕХАНИЗМЫ ТОНКИХ ДВИЖЕНИЙ

После наведения на объект телескоп должен быть закреплен в этом положении. Учитывая малое поле зрения при больших увеличениях, желательно снабдить телескоп механизмами тонких движений на обеих осях для плавного наведения на объект. Большинство простейших телескопов системы Ньютона, предназначенных для визуальных наблюдений, снабжаются только тормозами.

В простейшем случае тормозом может служить винт, упирающийся прямо в ось. Например, в азимутальной монтировке из тройника и водопроводных кранов, построенной в клубе им. Максутова, во втулках, несущих оси, сделаны отверстия, в которых нарезана резьба. В эти отверстия вворачиваются стопорные винты с маховиками. Конечно, это самое простое приспособление из всего, что можно придумать (см. рис. 60), и назвать его совершенным нельзя, прежде всего, потому, что от постоянного стопорения конец винта делает небольшие углубления в оси, если ее металл не слишком тверд, и постепенно ось перестает быть достаточно гладкой. Далее, часто требуется зажать ось не "намертво", а только слегка притормозить, чтобы телескоп можно было доворачивать с некоторым усилием. Кстати, чаще всего так и поступают, если телескоп не снабжен механизмами тонких движений. При этом телескоп движется не очень плавно. Гораздо лучше тормозить специальным хомутиком. Для этого на конце корпуса оси делается надрез, как

а)

Рис. 67. Простые тормоза.

показано на рис. 67, а, и к краям надреза приваривается или привинчивается пара ушек 1. В одном из ушек делается гладкое отверстие, а во втором -- отверстие с резьбой. Теперь, если в это отверстие ввернуть винт 2, то он может очень равномерно с помощью облегающего ось хомутика зажать или только подтормозить ее. Если же ось надо очень сильно зажать, то описанное приспособление сделает это гораздо лучше простого винта. На рис. 67, б показан еще один вариант тормозов.

Следующее усовершенствование позволит ввести в узел механизм тонких движений. Для этого надо изготовить отдельный хомутик с достаточно длинным рычагом. На рис. 68, а показан механизм тонких движений телескопа "Алькор", выпускаемого Новосибирским приборостроительным заводом им. В.И. Ленина. Здесь хомутик 1 облегает трубчатый корпус оси. Стопорный винт 2 может затормозить хомутик. Теперь, вращая винт тонких движений 3, мы притягиваем к рычагу 1 гайку-поводок 5, укрепленную на трубе телескопа. Труба плавно и медленно движется к рычагу. Если необходимо обратное движение, то, выворачивая

Рис. 68. Конструкция механизма тонких движений.

1 -- рычаг-водило с хомутиком, охватывающим корпус оси, 2 -- винт хомутика тормоза, 3 -- винт тонких движений, 4 -- возвратная пружина, 5 -- поводок, связанный с трубой телескопа.

винт, мы даем возможность пружине 4 толкать гайку, а вместе с ней и трубу в обратную сторону.

Здесь важно сделать несколько замечаний. Во-первых, при затягивании стопорного винта он смещает рычаг и трубу телескопа. Поэтому после грубого наведения, когда мы пытаемся зажать ось, труба слегка наклоняется и объект уходит из центра поля зрения. Чтобы эти деформации рычага сделать меньше, нужно сильно увеличить сечение рычага в его начале, чтобы деформировалось только ушко хомутика. Именно так и поступили при доработке опытной партии телескопов "Алькор". Другой путь заключается в том, чтобы перенести разрез и стопорный винт на другую от рычага сторону хомутика, как показано на рис. 68, б. В этом случае при затягивании рычага вообще не происходит смещения объекта в поле зрения.

Во-вторых, для того чтобы при зажиме хомутика не прилагать слишком больших усилий, надо сделать надпил на кольце хомутика на расстоянии примерно 120º от короткого ушка хомутика или два надпила на расстоянии 120º от ушек хомутика в конструкции, когда рычаг находится на противоположной стороне. Кроме того, важно, чтобы зазор между проточенной частью корпуса и внутренней поверхностью хомутика был минимальным.

В-третьих, для телескопов порядка 200--250 мм надо, чтобы хомутик тормоза облегал уже не корпус оси, а специальный барабан, жестко насаженный на корпус (рис. 66, а, деталь 5). Этот барабан должен иметь больший, чем у корпуса, диаметр. В этом случае телескоп можно будет хорошо тормозить, не прилагая больших усилий.

Механизм тонких движений (рис. 68, а) превосходно работает с визуальными телескопами, когда небольшие неточности в движении совершенно не страшны. Иное дело фотографические работы с длительными экспозициями и большими фокусными расстояниями. До тех пор, пока фокусные расстояния не превышают 200--250 мм, можно пользоваться и только что описанным механизмом, но когда фокусное расстояние фотографического телескопа достигает 500--1000 мм, этот механизм становится слишком грубым. При попытках повернуть винт тонких движений крутящий момент из-за трения разлагается на две реактивные силы, одна из которых действует на трубу в направлении, перпендикулярном тому движению, которое мы хотим вызвать. В результате ведущая звезда (см. ниже) прежде, чем вернуться на перекрестие, сначала делает движение в перпендикулярном направлении, а это приводит к размазыванию изображений звезд на фотопленке.

Поэтому механизм тонких движений следует усовершенствовать следующим образом. Как показано на рис. 68, б, на конце рычага теперь вворачивается микрометренный винт 3, а на противоположной стенке укреплен патрон с возвратной пружиной 4. В этом механизме поводок 5, жестко скрепленный с трубой телескопа, оказывается зажатым между винтом и патроном с возвратной пружиной. На поводок действует только перпендикулярная к его рабочей поверхности сила, и труба телескопа движется строго в одной плоскости. Звезда перемещается вдоль прямой линии. Недостаток винта с возвратной пружиной в том, что скорость рычага неравномерна. Она максимальна в среднем положении и минимальна в крайних. Это мало сказывается, если работа ведется вручную, но становится совершенно недопустимым, если винт вращается мотором и ведет полярную ось за суточным вращением небесной сферы. Очевидно, что скорость движения телескопа будет непостоянной и механизм потеряет смысл. Поэтому рычаг с винтом практически никогда не употреблялся в качестве часового механизма для слежения за небом. Однако в 1978 г. Андре Гамон (Франция) предложил [18] установить на винте кулачок специальной формы, который позволяет компенсировать неравномерность хода рычага (рис. 69, а). Рычаг 1 хомутика, охватывающего полярную ось 2, упирается своим концом в кулачок 3, жестко связанный с гайкой, которая движется вдоль винта 4. Этот кулачок, равно как и конец рычага, имеет форму специальной кривой, которую можно построить графически.

Допустим, что шаг винта составляет 1 мм и винт делает один оборот в минуту. Солнечные сутки содержат 1440 минут, звездные 1436 минут; значит, для того чтобы угловая скорость рычага составляла 1 об/сут, нужно окружность длиной 1440 мм или 1436 мм разделить на 2p = 6,28. В этом случае длина рычага составит 229,2 мм для солнечных и 228,6 мм для звездных суток. На практике можно взять длину 229 мм и во время работы время от времени вводить небольшие поправки в суточный ход телескопа.

Теперь на листе хорошей бумаги вычертим схему механизма (рис. 69, б) в масштабе 1:1. Для того проведем прямую х₀R, которая обозначает ось винта, и дугу окружности с центром в точке О, расположенной на расстоянии 229 мм от прямой х₀R. Опустим перпендикуляр из точки О на прямую х₀R. Точку пересечения перпендикуляра и прямой обозначим х₁. На дуге окружности отложим от точки х₁ в обе стороны дуги по 60º. Концы дуг обозначим J и Н. Деля дуги на четвертые и восьмые части, получим точки а, b, с, d и 1, 2, 3, 4. Каждая дуга составит 7º,5, или 1/48 полной окружности. Так как длина окружности 1440 мм, то каждый отрезок будет иметь длину 30 мм. На прямой х₀R отметим точки х₀, А, В, С, х₁ через 30 мм.

Рис. 69. Механизм тонких движений и часового привода полярной оси А. Гамона.

1 -- водило, 2 -- полярная ось, 3 -- гайка с кулачком специальной формы, 4 -- винт часового привода, 5 -- подшипник винта, 6 -- упорный конус винта тонких движений, 7 -- винт тонких движений, 8 -- возвратная пружина, 9 -- шестерня на выходном валу редуктора синхронного электродвигателя, 10 -- шестерня винта часового привода. На куске плексигласа толщиной 0,5--1 мм размером около 100 Х 200 мм проведем острой иглой прямую линию и на ней отметим точку, которую назовем F (рис. 69, в). Перевернем лист плексигласа и наложим плексиглас на схему "б", чтобы линия на плексигласе точно совпала с линией х₀R на чертеже, а точка F с точкой х₀. Тщательно отметим точку х₁. Осторожно переместим плексиглас вправо, чтобы точка F совпала с точкой А, следя за тем чтобы линия на плексигласе в точности совпадала с линией х₀R. Отметим на плексигласе точку а крестиком. Переместим точку F в точку В и отметим на плексигласе точку b. Последовательно перемещая плексиглас до совмещения точки F с точками С и х₁, получим точки с и d. На плексигласе получилась цепочка точек, идущая вниз от прямой линии. Если теперь тщательно соединить эти точки плавной кривой, мы получим форму рабочей поверхности кулачка при работе винта на участке х₀х₁. Вырежем получившуюся фигуру и тщательно обработаем ее по намеченной линии надфилем. Прикрепим двумя винтами плексиглас к куску латуни, стали или твердого алюминия и обработаем край металла, используя плексиглас в качестве шаблона.

Для равномерной работы механизма надо подобным образом обработать и конец рычага. Врежем второй лист тонкого плексигласа, размером 100 Х 400 мм (рис. 69, г). Прочертим вдоль тонкую линию и вблизи ее конца просверлим крошечное отверстие о. С помощью иглы совместим эту дырочку с точкой О на чертеже, следя за тем, чтобы не было люфта и плексиглас не болтался на оси. Далее совместим линию на плексигласе с линией Ох₁ и отметим точку х₁; повернем плексиглас, пока линия на нем не совпадет с точкой 1, и отметим в этом положении точку С. Затем последовательно переводим линию на плексигласе в точки 2, 3, 4 и отмечаем соответствующие точки. Соединяем эти точки плавной кривой, которая представляет собой рабочую кривую рычага. При движении гайки слева направо сначала работает кривая на рычаге, а кулачок работает одной точкой (х₁), а после перехода точки x₁ работает кривая кулачка, а рычаг прикасается к ней одной точкой, поэтому форма кулачка и рычага вне вычерченных нами кривых не имеет большого значения. При переводе кривой рычага с шаблона в металл не забудем, что точка О -- центр полярной оси телескопа.

Надо сказать, что сложность этих построений на самом деле кажущаяся. На практике все это получается довольно легко.

Дуга от точки 4 до точки d составляет 60º. Это значит, что, установив механизм на начало, можно вести наблюдение непрерывно на протяжении 4 часов.

Рассмотрим некоторые другие элементы механизма Гамона. Как бы точно ни была выполнена работа по перенесению рабочих кривых, как бы точно ни работал электродвигатель механизма, все равно придется время от времени в работу механизма вносить поправки. Это происходит из-за незначительных прогибов инструмента, из-за так называемой атмосферной рефракции, в результате которой луч света, проходя сквозь атмосферу, несколько искривляются, и тем больше, чем ниже над горизонтом светило. Это приводит к тому что звезда видна несколько выше, чем на самом деле. В результате по мере движения звезды от горизонта к меридиану, где рефракция минимальна, скорость этого движения меняется в небольших пределах; наконец, на неравномерности хода сказывается и нестабильная частота в сети переменного тока. Исходя из этого, надо предусмотреть возможность вносить поправки в работу механизма от руки по желанию наблюдателя. В механизме Гамона это достигается следующим образом. Главный винт 4 (рис. 69, а) установлен во втулке 5 справа так, что он может свободно перемещаться вдоль оси. Второй его подшипник представляет собой так называемую опору на шпиле. В коническую ямку на конце винта упирается конический конец второго винта 7, которым управляют от руки. При вворачивании этого второго винта он толкает главный винт вправо, при выворачивании возвратная пружина 2 через рычаг возвращает винт с гайкой влево. Для того чтобы при этом не перемещать электродвигатель, на его валу установлена очень широкая шестерня 9, сцепленная с шестерней 10 на главном винте.

После того как полностью будет выбран ход главного винта, нужно отвести электродвигатель с редуктором в сторону и, быстро вращая винт за специальную ручку на его шестерне в обратную сторону, вернуть гайку в исходное положение. Можно также предусмотреть вместо этого размыкающуюся гайку, которая состоит из двух половинок одной гайки, разрезанной вдоль оси симметрий. Эта гайка в нужный момент с помощью несложного приспособления может быть разомкнута, а после установки в исходное положение снова сомкнута.

Если принять во внимание, что обычно для устройства часового механизма требуется изготовление червячной пары, состоящей из червячного винта, который ведет точно изготовленную червячную шестерню, то станет ясно, что механизм Гамона в любительских условиях представляет собой довольно изящный выход из положения.

§ 56. ЧАСОВОЙ ПРИВОД С ЧЕРВЯЧНОЙ ПАРОЙ

В качестве основного элемента часового привода обычно применяется червячная пара (рис. 70), которая представляет собой винт 1, зацепленный с шестерней 2, имеющей зубья специальной формы. Ориентировочно диаметр червячной шестерни должен быть равен 1--1,5 диаметра главного зеркала.

В качестве привода лучше всего использовать синхронные реактивные двигатели типа СД-2, СД-10 и т. п., которые обычно применяются в различных самописцах и программных устройствах. Эти моторы питаются от сети переменного тока напряжением 220 В, потребляют мощность 7--15 Вт и имеют скорость вращения на выходном валу встроенного редуктора 2 об/мин. В дальнейшем мы будем иметь в виду подобный двигатель.

Если число зубьев шестерни 2 составляет 360, а винт вращается со скоростью 1 оборот в 4 минуты, то шестерня сделает полный оборот за 1440 минут (86400 с), или за одни солнечные сутки. Это хорошо для солнечного телескопа, однако телескоп, предназначенный для наблюдения звезд, должен делать полный оборот за звездные сутки, которые примерно на 4 минуты короче солнечных и равны 86164,09 с. Поэтому на шестерне надо нарезать 359 зубьев, чтобы телескоп, не отставая, следил за звездой.

Эта небольшая разница мало дает о себе знать при визуальных наблюдениях, когда даже при большом увеличении приходится поправлять положение телескопа раз в одну-две минуты, но становится слишком неприятной при фотографических наблюдениях с длительными экспозициями на астрографе с фокусным расстоянием 1 м и более. В этом случае поправки приходится делать каждые 3--4 с, что превращает работу в практически ручное гидирование.

Рис. 70. Часовой привод 150-миллиметрового телескопа автора с механизмом тонких движений.

1 -- червячный винт, 2-- червячная шестерня, 3 -- полярная ось, 4 -- шестерня червячного винта, 5 -- шестерня выходного вала редуктора синхронного электродвигателя, 6 -- электродвигатель с вмонтированным редуктором, 7 -- хомут, притормаживающий корпус двигателя, 8--ручка механизма тонких движений.

Здесь мы приводим таблицу из статьи Эдварда Фейджина [17], где рассчитаны различные комбинации шестерен и приведены ошибки соответствующих механизмов. Эта таблица несколько изменена в предположении, что двигатель делает не 1 об/мин, как у Фейджина, а 2 об/мин, как это имеет место в нашем случае (табл. 12). В первой колонке приведено передаточное число между червячной шестеренкой и винтом. Если винт однозаходный, то это число равно числу зубьев на шестерне. Во второй и третьей колонках приведены относительные числа зубьев шестерни на валу винта и валу двигателя соответственно. Например, при числе зубьев однозаходной шестерни 169 передаточное отношение между винтом и валом двигателя составит 17/1. Значит, на винте придется поставить, скажем, шестерню со 170 зубьями, а на валу двигателя--с 10; умножив эти числа, например, на 1,4 мы получим для шестерни винта 238, а для шестерни вала -- 14 зубьев.

В тех случаях, когда число зубьев на одной из цилиндрических шестерен велико, можно добавить еще одну пару шестерен с передаточным отношением

Т а б л и ц а 12

Число зубьев червячной шестерни	Относительное число зубьев		Ошибка за звездные сутки, с
	на валу червячного винта	на валу двигателя
147	254	13	0,53
169	17	1	25,91
200	158	11	17,73
207	111	8	-0,34
221	13	1	25,91
252	57	5	19,91
254	147	13	0,53
255	214	19	-0,93
266	54	5	19,91
271	53	5	13,91
321	170	19	-0,93
333	69	8	-0,34
338	17	2	25,91
359	8	1	-4,09
378	38	5	19,91
381	98	13	0,53
399	36	5	19,91
414	111	16	--0,34
438	400	61	-0,16
476	356	59	--0,02
508	147	26	0,53
510	107	19	-0,93
527	109	20	0,41

2/1, 4/1 или каким-нибудь другим, удобным для любителя.

Чтобы проверить правильность расчета, нужно умножить передаточное число червячной пары на отношение между числами зубьев шестерни винта 4 и шестерни вала 5 и умножить на время одного оборота двигателя (0,5 мин). Например, для однозаходной шестерни с числом зубьев 476 отношение числа зубьев шестерен винта и вала составит 356/59. Так как один оборот вал электродвигателя делает за 0,5 минуты, то произведение будет равно 476 Х 356/59 Х 0,5 = 1436,0677 мин = 86 164,07 с,

т. е., механизм спешит на 0,02 с.

Число зубьев 356 на шестерне вала винта велико, поэтому можно добавить еще одну пару шестерен. Эта пара может иметь отношение 2/1, тогда число зубьев на шестерне винта уменьшится до 178. Можно дополнительную пару взять с передаточным числом 4/1, тогда число зубьев на шестерне винта сократится до 89. Мы дали столь подробное описание редуктора между валом электродвигателя и полярной осью потому, что любитель чаще всего вынужден подбирать шестерни из старых механизмов, и потому из большого числа примеров ему легче найти подходящий для него вариант.

§ 57. КОНСТРУКЦИИ ЧЕРВЯЧНЫХ ПАР

Червячная пара--одно из самых уязвимых мест с точки зрения жесткости монтировки в целом. Диаметр червячного колеса обычно небольшой -- он равен чаще всего диаметру зеркала телескопа или на 10--25% превышает его. Впрочем, в профессиональных монтировках для любителей диаметр шестерен может быть меньше диаметра зеркала в 1,5--2 раза. Мы, однако, постараемся придерживаться первого варианта, особенно если телескоп предназначен для фотографирования в главном фокусе.

Малый радиус определяет плечо рычага, который сопротивляется крутящему моменту на полярной оси. Даже если телескоп очень хорошо уравновешен относительно полярной оси, случайные нагрузки от ветра, прикосновения и т. п. создают значительные усилия в месте зацепления червяка с шестерней и в подшипниках червяка. Например, если длина трубы 150-миллиметрового телескопа составляет 1200 мм, а сама она прикреплена к оси склонений в середине, то, приложив усилие на конце трубы в 1 кг, мы получим на винте усилие в 8 кг, если диаметр шестерни 150 мм. Поэтому узел червячного винта должен быть сконструирован и изготовлен с большой тщательностью.

Один из возможных вариантов червячного механизма следующий. Винт установлен в неподвижных подшипниках, которые удерживаются неподвижными опорами. Эти опоры должны обеспечивать высокую жесткость в направлении оси винта. Поэтому лучше всего их заключить в кожух из 4-миллиметровой стали. Этот кожух будет защищать винт от пыли и грязи и не даст возможности опорам-подшипникам наклоняться в направлении оси винта, т. е. в самом опасном направлении. Разумеется, кожух должен иметь вырез для подведения шестерни к червяку.

Так как винт установлен на строго определенном расстоянии от шестерни и так как сама шестерня может немного "бить" на полярной оси в силу того, что слегка эксцентрично выточена или насажена на ось, винт и шестерню нужно пришлифовать друг к другу. Для этого установим какой-нибудь двигатель, который придаст вращение винту со скоростью 5--10 об/с и подмажем карборунда или другого абразива (например, М40) с, керосином. Во время пришлифовки также снимутся мелкие неровности на винте и шестерне, оставшиеся после нарезания зубцов и винта. Конечно, таким образом можно устранить только очень небольшое "биение". Шестерня с грубым "биением" для этой конструкции непригодна. После пришлифования в течение 10--20 минут тщательно промоем с мылом и винты шестерню, протрем, высушим и смажем их маслом.

Описанная шестерня может вращаться только от винта и потому ее обычная скорость слишком мала для грубого наведения. Можно поступить так, как это в последнее время стали делать для небольших и умеренных профессиональных телескопов (рис. 71, а): последняя пара шестерен между винтом и валом двигателя размыкается, двигатель отводится, а с противоположной стороны шестерни 3 винта подводится другой электродвигатель 2 с шестерней на валу, но с большим числом оборотов. Нужно, чтобы после этого винт червячной пары 3 получил вращение со скоростью примерно 5 об/с. Тогда телескоп будет поворачиваться вокруг полярной оси со скоростью примерно 5--10º/с в зависимости от числа зубьев червячной шестерни. Поворот на 180º будет совершен за 20--40 с. После грубого наведения мотор 2 грубого наведения отводится от шестерни 3 и одновременно замыкается редуктор часового двигателя. Очевидно, что мотор грубого наведения может быть асинхронным, но обязательно реверсивным (меняющим направление вращения по желанию наблюдателя). Еще проще двигатели установить неподвижно, а перебрасывать "паразитную" шестерню. В старых монтировках фирмы Карл Цейс существует механизм замыкания червячной шестерни и поляр-

Рис. 71. Конструкции механизмов часового привода.

а) Экваториальная монтировка "со скручиваемой полярной осью". 1-- синхронный электродвигатель часового привода, 2 -- электродвигатель грубого наведения, 3-- шестерня червячного винта, 4 -- червячная шестерня, 5 -- неподвижная часть полярной оси, 6 -- шарикоподшипник, 7 -- подвижная полярная ось, 8 -- ось склонений, 9 -- корпус основания станины. б) Экваториальная монтировка, 1 -- хомутик тормоза, 2 -- полярная ось, 3 -- червячная шестерня, 4 -- винт тормоза, 5--червячный винт. в) Червячная пара с замыкаемым винтом. 1-- червячный винт, 2--подшипники винта, 3--корпус винта, 4--ось, на которой отводится винт, 5 -- червячная шестерня, 6 -- пружина

оси (рис. 71,б). В свободном положении шестерня 3, замкнутая на винт 5, остается неподвижной иди движется с суточной скоростью а полярная ось 2 свободно, но без люфтов в ней поворачивается. Чтобы замкнуть ось и шестерню, на специальные приливы на шестерне и на оси, проточенные до совершенно одинаковых диаметров надевается хомутик 1, который в незамкнутом положении вращается на этих приливах. Если же с помощью зажимного винта 4 хомутик затянуть, то он одинаково зажмет и шестерню и полярную ось, после чего они вращаются вместе.

Открепив зажимной винт, мы сможем свободно поворачивать телескоп вокруг полярной оси, пока шестерня движется, приводимая во вращение часовым механизмом двигателя. Наводя телескоп на объект, мы снова затягиваем винтом хомутик, и теперь полярная ось движется вместе с шестерней.

В последние годы фирма Карл Цейс выпускает любительские телескопы, снабженные червячными парами с замыкаемым винтом. Приведем в качестве примера одну из новосибирских конструкций подобного механизма (рис. 71, в). Здесь винт 1 с подшипниками 2 вставлен в корпус 3, который на специальной оси 4 может, несколько поворачиваться так, что винт выходит из зацепления с шестерней 5. Специальная пружина 6 поджимает корпус, и винт постоянно находится в зацеплении, даже если шестерня имеет достаточно большое "биение". Для грубого наведения надо оттянуть винт и, когда шестерня освободится, навести телескоп. После этого винт подводится к шестерне.

При этом не всегда нарезка винта попадает точно в углубление между зубьями шестерни. Это приводит к тому, что иногда во время замыкания винта телескоп может сместиться в ту или иную сторону на 0,5--1º в зависимости от числа зубьев на червячной шестерне. Так как большинство любительских телескопов имеют искатели, то это не страшно. Смещение объекта в поле зрения искателя на 1º легко поправить и привести объект на перекрестие, немного повернув червячный винт. Особое внимание надо уделить редуктору между двигателем и червячным винтом. Здесь ошибка в нарезке зубьев шестерен или не концентричная посадка шестерен на оси приведет к периодической ошибке, и ход двигателя придется ежеминутно корректировать.

§ 58. МЕХАНИЗМЫ ТОНКИХ ДВИЖЕНИЙ В ЧАСОВЫХ ПРИВОДАХ

Поскольку часовой механизм приводится во вращение синхронным электродвигателем со строго постоянной скоростью, важно ввести приспособление, которое позволило бы вносить небольшие изменения, поправки.

Проще всего было бы установить на оси червяка механизм так называемого конического дифференциала: системы шестерен, позволяющие при неподвижном корпусе редуктора передавать вращение без изменения скорости, а при вращении корпуса увеличивать или уменьшать скорость на выходе механизма. Мы не можем позволить себе подробное описание этого механизма и его изготовление, так как его проще подобрать и на месте решить, как его применить в конкретном случае. Одна из разновидностей дифференциала -- плоский дифференциал, или планетарная система. Эта система служит редуктором с огромным передаточным числом; вращением корпуса или одного из сателлитов (мелких шестерен, обегающих две большие шестерни) можно увеличивать или уменьшать скорость вращения на выходе планетарной системы. Планетарные системы с небольшим передаточным числом применяются в электродрелях.

Можно выполнить червячную пару по схеме червячного дифференциала (рис. 72). В этом случае винт 1 может перемещаться в небольших пределах вдоль собственной оси. Тогда, не останавливая часового привода, можно несколько "подать" червяк в ту или другую сторону, а вместе с этим и слегка повернуть шестерню. Аналогичное устройство применено в механизме А. Гамона (см. § 55).

Удобное решение было найдено автором книги для одного из своих телескопов (см. рис. 70). Здесь винт 1 неподвижно закреплен на оси. Дополнительное вращение получается за счет поворота корпуса электродвигателя 6 вместе со встроенным редуктором. Поворачивая двигатель с помощью ручки 8 на некоторый угол, мы увеличиваем или уменьшаем скорость вращения червячного винта. Здесь корпус двигателя установлен в хомуте 7, который притормаживает корпус, чтобы включенный двигатель не начал вращаться в обратную сторону. Прижим регулируется так, чтобы двигатель во время работы оставался неподвижным, но его было бы нетрудно повернуть рукой.

Наконец, возможно немеханическое решение задачи. Если синхронный двигатель питается не от сети,

Рис. 72. Червячный дифференциал.

1- червячный винт, 2 -- электродвигатель, 3 -- винт тонких движений, 4--возвратная пружина.

а от генератора частоты, то, меняя генерируемую частоту, можно изменить и скорость вращения двигателя. Для простоты можно построить генератор всего с двумя частотами: 50 и 100 Гц. На первой частоте двигатель работает в обычном режиме, а на второй частоте, когда надо увеличить скорость. Если же скорость надо уменьшить, двигатель ненадолго выключается кнопкой, расположенной на небольшом переносном пульте, который наблюдатель во время наблюдения держит в руках. С этого же пульта подается команда и для увеличения скорости. Это решение интересно тем, что значительно упрощается механическая часть, так как отпадает нужда в различных ручках и тягах. Кроме того, работать с таким пультом значительно удобнее, чем с традиционными механическими конструкциями.

§ 59. КООРДИНАТНЫЕ КРУГИ

Если телескоп установлен стационарно, имеет смысл снабдить его координатными кругами на обеих осях. С помощью кругов значительно проще находить объекты особенно когда они слабы и не могут быть видны в искатель. Круг 1 (рис. 73) устанавливается жестко на оси 2, а на корпусе 3 оси устанавливается указатель 4. Можно сделать, наоборот: на оси установить указатель, а на

Рис. 73. Крепление координатного круга к оси.

1 -- координатный круг, 2 -- ось, 3 -- корпус оси, 4- указатель.

корпусе--круг. В каждом конкретном случае можно эту задачу решить по-разному, помня главным образом о том, чтобы ночью при слабом освещении отсчет на круге можно было видеть с максимальным удобством.

Круг склонений должен быть разделен от 0 до 90º и от 0 до --90º. Когда телескоп направлен на полюс мира, указатель должен показывать 90º.Надо не забывать при этом, что указатель или сам круг должны в небольших пределах перемещаться и закрепляться, чтобы его можно было установить совершенно точно. Также нужно помнить, что во время юстировки главного зеркала оптическая ось телескопа несколько смещается в пространстве предметов; после юстировки указатель надо слегка переместить. Впрочем, эти перемещения составляют не более нескольких долей градуса.

Круг часовых углов должен быть установлен непосредственно на полярной оси, чтобы он участвовал в движении как во время грубой так и во время тонкой наводки телескопа.

Круг часовых углов делится на 24 часа, и мелкие его деления обычно соответствуют 5 минутам времени. "Нуль" устанавливается так, чтобы указатель останавливался напротив него в положении, когда телескоп направлен на меридиан. При повороте телескопа на 15º к западу указатель должен показывать 1h, при повороте еще на 15º--2h и т. д.

Как разместить круги? Круг склонений в простейшем случае можно снабдить полоской миллиметровки, наклеенной на его обод. Полоску возьмем длиной 360 мм и размесим ее так что каждому градусу будет соответствовать 1 мм. На конце поставим "0", через 90 мм -- "900",еще через 90 мм - "0" и наконец-- "--900". Для того чтобы длина окружности в точности равнялась 360 мм, надо, чтобы диаметр круга был равен 114,6 мм, но если учесть толщину бумаги и слой

Рис. 74. Разметка координатных кругов.

а) С помощью большого транспортира и линейки, б) с помощью циркуля и линейки, в) разметка на сверлильном станке.

клея, диаметр основы круга надо уменьшить на 0,3 мм и сделать равным 114,3 мм. Разумеется, что если диаметр круга увеличить в два раза, до 229,2 мм, то точность отсчета возрастет в два раза. Можно, как предлагал Р. Портер [14], нанести штрихи на круг из мягкого алюминия вручную (рис. 74,а, б).

Если воспользоваться сверлильным станком, как это советует Уилфред Шихен [19], можно изготовить круги, которые будут мало отличаться от фабричных (рис. 74, в). Технология их изготовления такова: на листе алюминия или другого металла толщиной около 1 мм вырезаем большой круг. Его диаметр выбираем с таким расчетом, чтобы он не задевал за стойку станка, когда установлен так, как показано на рисунке. С помощью большого школьного транспортира размечаем на краю круга градусы или минуты и часы, если это круг часовых углов. Двумя-тремя винтами крепим этот круг к выточенному на токарном станке координатному кругу телескопа так, чтобы оба круга оказались строго концентричными. Теперь с помощью винта, пропущенного через центр круга, прикрепляем его к достаточно прочной металлической пластине, чтобы оба круга могли свободно, но без люфтов вращаться вокруг этого винта. Плиту крепим к станине сверлильного станка с помощью струбцины или другим способом. На станке возле края большого вспомогательного круга делаем штрих. Установив напротив этого штриха "нуль" на краю вспомогательного круга, мы подготовились к нарезанию штрихов на круге телескопа. Теперь вставим в патрон штырь со специально заточенным резцом. Шпиндель станка надо надежно закрепить (заклинить). Действуя ручкой сверлильного станка, мы можем опускать и поднимать резец строго вертикально.

Подводим резец к краю координатного круга и примеряем его. Если нужно, устанавливаем все приспособление относительно резца точнее. Наконец, проверив положение "нуля" на вспомогательном круге, относительно штриха на станине, проводим первый штрих; его длина должна быть около 10 мм. После этого поворачиваем вспомогательный круг на 1º и проводим следующий штрих длиной около 7 мм. Длину 7 мм имеют "рядовые" штрихи, а 10 мм -- каждый 5-й и 10-й).

После того как штрихи будут нарезаны полностью, снимаем координатный круг с вспомогательного и наносим цифры. Их можно написать нитроэмалью, но нужно помнить, что для того чтобы краска держалась хорошо, ее надо наносить на металл, нагретый до 80--100º. Так как писать кистью на нагретой поверхности сложно, можно написать на металле при комнатной температуре, а потом сразу же нагреть. Лучше, однако, отдать круги граверу. (Они работают, например, в отделах или магазинах сувениров.)

§ 60. ИСКАТЕЛЬ

Рис. 75. Диоптр.

Поле зрения телескопа относительно небольшое. Даже при минимальном увеличении оно обычно не превышает 1--1,5º. Поэтому довольно трудно навести телескоп на объект, когда этот объект неяркий и ничем не выделяется среди других. Особенно тяжело искать слабые туманности и скопления, отдельные (например, переменные) звезды или слабые планеты: Уран, Нептун и астероиды. Чтобы облегчить задачу, телескопы снабжаются искателями.

В простейшем варианте это может быть диоптр. На рис. 75 видно, что визирная линия, соединяющая центры кружков диоптра, может несколько наклоняться относительно оси телескопа. Это нужно потому, что при юстировке телескопа его ось может немного смещаться. Поэтому после каждой юстировки необходимо проверить точность установки диоптра по достаточно удаленным предметам.

Лучше, однако, сделать искатель в виде небольшой зрительной трубы. В качестве объектива лучше употребить ахроматический объектив от зрительной трубы, теодолита или бинокля. Впрочем, можно обойтись сравнительно короткофокусной очковой линзой. Ее оптическая сила должна быть в пределах 3--5 диоптрии. Если вы уже знакомы с изготовлением линз, лучше эту линзу изготовить самостоятельно. Она должна быть небольшого диаметра, примерно 20--30 мм и быть плосковыпуклой, а не выпукло-вогнутой, как очковые стекла, так как в этом случае ее аберрации будут сильно портить изображения.

Во время шлифовки линзы на станке можно проверять ее фокусное расстояние. Для этого после очередного сеанса шлифовки смачиваем линзу водой и определяем ее фокусное расстояние по Солнцу. Для этого надо не забыть чтобы оправка, на которую наклеена линза, имела диаметр на 25--30% меньше диаметра линзы, для того чтобы края последней могли строить изображение Солнца.

В остальном искатель напоминает малый телескоп-рефрактор. Его увеличение должно быть близко к равнозрачковому и не превышать диаметра объектива в миллиметрах, деленного на 4--6. На трубку нужно надеть и приклеить два металлических кольца, в которые будут упираться юстировочные винты.

§ 61. КОЛОННЫ, СТАНИНЫ, ФУНДАМЕНТЫ

Назначение станины -- удерживать полярную ось телескопа в строго определенном положении без медленных смещений и без вибраций. Для того чтобы предотвратить вибрации, станина или колонна телескопа должна быть достаточно жесткой.

В целом телескоп можно рассматривать как консоль сложной формы с "защемлением" в плоскости опирания станины на фундамент. При равномерно распределенной нагрузке (например, при порывах ветра) изгибающий момент возрастает сверху вниз пропорционально квадрату длины этой консоли (см. рис. 44).

Поэтому жесткость всех узлов монтировки должна возрастать пропорционально квадрату высоты сверху вниз. Это вынуждает увеличивать сечения деталей монтировки при переходе от трубы телескопа к оси склонений, к полярной оси, к корпусу полярной оси, к колонне и опорам, или к станине, если телескоп не имеет колонны.

В тех случаях, когда телескоп снабжен приспособлением для регулирования наклона полярной оси в больших пределах, хорошо снабдить его небольшим опорным стержнем (рис. 50, а), который вместе с корпусом полярной оси и колонны образует треугольник -- фигуру, значительно более жесткую, чем просто угол "колонна -- корпус оси". Снабдив монтировку этим стержнем, мы добьемся большой жесткости при перемещении оси в плоскости меридиана. Однако жесткость в перпендикулярном направлении, например при порывах западного или восточного ветра, не возрастет. Единственный способ получить достаточную жесткость в этом направлении -- резко увеличить толщину пластин, связывающих корпус полярной оси и колонны. Для 110-миллиметрового телескопа с фокусным расстоянием 1000--1200 мм толщина этих пластин, отлитых из алюминия, может быть около 12--15 мм, для телескопа диаметром 150 мм, особенно если это фотографический телескоп, толщина пластин должна быть

Рис. 76. Основание монтировки телескопа из стальных труб.

увеличена до 30 мм. Важно также отметить, что жесткость узла возрастает, если в одинаковой мере уменьшится длина этих пластин.

Диаметр стальной трубы колонны также имеет большое значение. Для визуального 110-миллиметрового рефлектора он должен быть около 60--70 мм. Для фотографического рефлектора диаметром 150 мм диаметр стальной трубы -- колонны должен быть увеличен до 120 мм, В обоих случаях имеется ввиду, что высота колонны составляет примерно 700-- 800 мм. При увеличении высоты колонны надо увеличить и ее диаметр приблизительно пропорционально корню квадратному из увеличения высоты. Например, при увеличении высоты колонны в 2 раза, ее диаметр нужно увеличить в 1,4 раза.

Особо опасный узел -- место крепления ног колонны к собственно колонне. Ноги обычно представляют собой консоли с большим сечением возле колонны. Здесь надо помнить как об изгибе при простом наклоне колонны, так и при кручении колонны вокруг ее оси. Эта деформация возникает, например, в тех случаях, когда сила (прикосновение наблюдателя или порыв ветра) действует горизонтально на трубу телескопа, направленную под небольшим углом к горизонту.

Однако для телескопов более 150 мм в диаметре желательно исключить колонну, установив корпус полярной оси прямо на основание (рис. 76). Это полезно для увеличения жесткости, а также и потому, что окулярный узел, расположенный на верхнем конце сравнительно длинной трубы, становится трудно доступным, когда телескоп направлен в зенит.

Примечательно, что в этом случае регулировка наклона полярной оси может быть выполнена в небольших пределах (обычно несколько градусов). Устройство для наклона представляет собой один опорный винт, который располагается на южном конце станины. Для того чтобы установить полярную ось в плоскости меридиана, надо, чтобы станина могла в небольших пределах поворачиваться по азимуту. Для этого две северные опоры делают в виде двух роликов, оси вращения которых пересекаются на опорном южном винте. Между этими роликами на станине помещается небольшая консоль длиной 30--50 мм. На фундаменте телескопа устанавливаются два винта, между которыми и размещается эта консоль. Вращая винты в ту или иную сторону, мы поворачиваем всю станину с полярной осью к западу или востоку.

О способах точной установки полярной оси можно прочесть в инструкциях для астрономических наблюдений.

Последнее звено между телескопом и грунтом, на котором он стоит,-- фундамент. Для небольшого телескопа на колонне достаточно забетонировать или выложить кирпичом небольшую площадку, на которую во время наблюдений ставится телескоп.

Можно и небольшой телескоп сделать без колонны, установив его на станине, которая на время наблюдений помещается на бетонный или кирпичный столб, заменяющий колонну. Особенно это полезно для переносных телескопов, так как вес уменьшается.

Наконец, для больших, особенно фотографических телескопов фундамент совершенно необходим. Диаметр фундамента зависит прежде всего от высоты его вершины над уровнем земли. Не вдаваясь в подробности, приведем таблицу с примерными значениями диаметра круглого в сечении фундамента (в метрах) в зависимости от его высоты и требований к жесткости телескопа в целом, которая в свою очередь зависит от действующего диаметра зеркала и назначения телескопа (табл. 13).

Лучший материал для фундамента -- бетон или кирпичная кладка. Для невысоких фундаментов с малыми диаметрами можно с успехом применять круглые асбоцементные или стальные трубы. После установки трубы на место ее нужно заполнить щебнем или кирпичным боем, заливая через каждые 25--30 см цементно-песчаный раствор.

Глубина закладки фундамента зависит от состава и состояния грунта. На скальных грунтах фундамент можно устанавливать прямо на поверхности, сняв только слой дерна. На песчаных, супесчаных, суглинистых

Т а б л и ц а 13

Высота фундамента , м	Фотографирование с окулярным увеличением		Визуальные наблюдения		Фотографирование в ньютоновском фокусе
	150 мм	300 мм	150 мм	300 мм	150 мм	300 мм
1	0,2	0,25	0,16	0,20	0,12	0,15
2	0,4	0,50	0,32	0,40	0,25	0,30
3	0,60	0,75	0,50	0,60	0,36	0,45
4	0,80	1,00	0,64	0.80	0,50	0,60
6	1,20	1,50	0,96	1,20	0,72	0,90
10	2,00	2,50	1,00	2,00	1,20	1,50

и глинистых грунтах глубина заложения фундамента принимается на 10 см ниже глубины промерзания грунта. Так, в районе Новосибирска она составляет 2,2 м и 2,0 м и городе и сельской местности соответственно; в Москве глубина промерзания грунта составляет 1,4 м. Особенно важно это условие выполнять, если грунты влажные, глинистые (так называемые пучинистые). В сухих грунтах, особенно песчаных и супесчаных, возможна меньшая глубина заложения фундамента (в соответствии с многолетним опытом местного строительства). Для того чтобы предотвратить неравномерное оседание грунта под тяжестью фундамента, нужно, чтобы нагрузка на грунт не превышала допустимую. Чтобы узнать удельную нагрузку на каждый квадратный сантиметр грунта, надо вес фундамента с телескопом разделить на площадь основания фундамента. Например, телескоп весит 50 кг, фундамент телескопа имеет высоту 4 м при диаметре 0,6 м. Объем фундамента 1,13 м². При объемном весе бетона 1,6 т/м³ вес фундамента составит 1,8 т. Очевидно, что при таком массивном фундаменте весом телескопа можно пренебречь. Разделив вес фундамента на площадь его основания получаем давление на грунт, оно равно 0,64 кг/см². Из табл. 14 (сопротивление грунта в кг/см²) видно, что такое давление допустимо даже при самом слабом грунте.

Одна из самых неприятных проблем -- проблема микровибраций грунта прежде всего от проходящего поблизости транспорта, работающих тяжелых механизмов и т. п. С этой точки зрения спасение состоит в

Т а б л и ца 14

Наименование грунта	Состояние грунта
	твердое	пластичное
Щебень кристаллических пород	5	--
Щебень осадочных пород	3	--
Пески крупные	4	--
Пески мелкие	2,5	1,5
Пески пылеватые	1,5	1,0
Супесь	2,5	2,0
Суглинок	2,0	1,0
Глина	2,5	1,0

малой высоте фундамента. У 150-миллиметрового телескопа, установленного на жесткой подставке высотой 50 см над поверхностью Земли на расстоянии 200 м от Транссибирской магистрали, вибрация, вызванная проходящими поездами, была не более 2--3". Тот же телескоп, установленный на полу 4 этажа у самой стены, где вибрации пола сведены к минимуму, имел вибрацию 20--30" от поездов, проходящих на расстоянии 1 км. К сожалению, волнение приземных слоев воздуха сильно портит изображения, и это заставляет поднимать телескоп на высоту хотя бы 2-- 3 м от поверхности Земли. Таким образом, в выборе высоты фундамента телескопа любителю всегда приходится идти на компромисс.
